廣東省韶關市新豐縣體育館

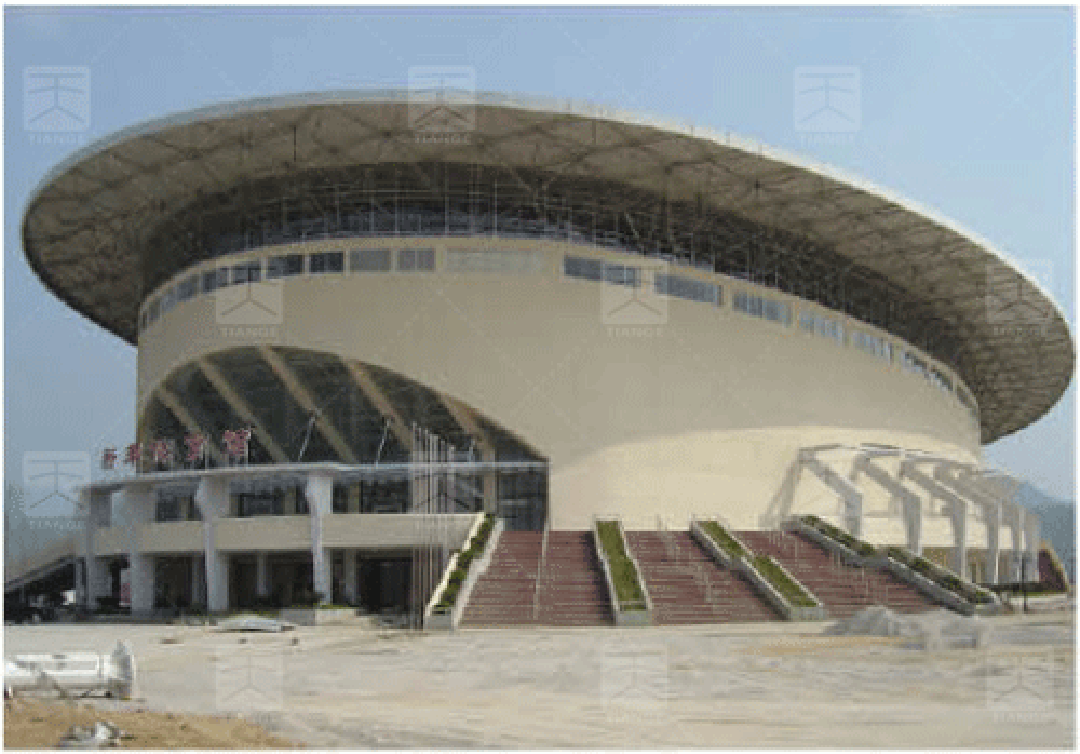

圖1新豐縣體育館建筑外形

一、廣東省韶關市新豐縣體育館建筑聲學工程案例的項目概況

電聲和建筑聲學設計是體育館建設的重要組成部分。其中，建筑聲學設計可謂是電聲設計的基礎，建筑聲學設計好才能充分發揮電聲的作用。如建筑聲學效果不好，即使有再好的電聲設備，體育館內的聽音效果同樣不好。因此，建筑聲學設計對體育館的聽音效果起著至關重要的作用。

2005年10月，廣東新豐縣體育館竣工，并將成為韶關市第十二屆運動會主場館。然而，由于館內沒有做建筑聲學設計，導致館內回聲很大，聽音含糊不清的問題讓人擔憂。為改善音質，工作人員對館內電聲系統做了數次調整，但問題依舊。業主經一番了解后才明白是館內缺少了建筑聲學工程。于是，業主先后邀請多家聲學相關單位幫助解決問題。然而，此時距韶關市第十二屆運動會開幕僅剩20多天，并且工程預算的剩余資金已經只剩下15萬元。這使被邀請的單位紛紛拒絕。在運動會開幕前7天，業主邀請到筆者。筆者經實地考察、聲學測量和慎重考慮，毅然接受了邀請，同意為該館做建筑聲學設計，替業主分憂，并承諾聽音效果可以達到基本水平。而這時留給建筑聲學設計與施工的時間僅有5天。

新豐體育館廳內有效容積80050m3，固定座位數3300個，人均有效容積為24.3m3，其建筑立面和廳內平面、剖面如圖2、圖所示。

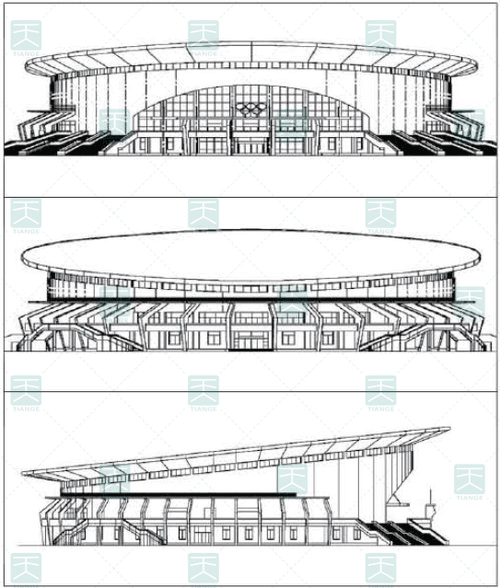

圖2新豐體育館建筑外立面

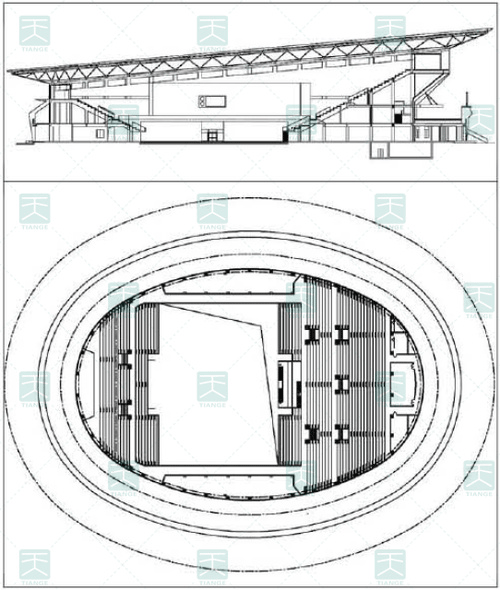

圖3體育館內剖面、平面

二、廣東省韶關市新豐縣體育館建筑聲學工程案例的項目分析

新豐縣休育館的建筑造型:

該館將用于舉辦韶關市的運動會，按《休育建筑設計規范》(JGJ31-2003）規定，這種規模和用途的體育館，其中頻混響時應達到2.1s但如果要達到這種指標，根據通常的工程經驗，至少需要100萬元的工程資金、兩個月的設計時間、兩個月的施工時間。就該體育館當時的實際情況而言，無論是資金還是時間上，按通常做法都是行不通的。

因此該建筑聲學工程的設計難度非常大，具體為:

1）工程資金極少，僅15萬元，只有通常工程預算的1/10。這意味著只能使用最便宜、最簡單并且數量盡可能少的聲學材料。

2）設計與施下的周期極短，僅5天，只有正常情況下的1/24。這意味著方案設計必須“快刀斬亂麻”，工程所用全部材料、施工人員數量、具體施工方法等都要計算得特別準確并且要精心組織，不能出現半點差錯。

3）混響時間的計算難度極大。由于造價、時間限制，不能使用成品材料，只能使用未經過實驗空測試、價格低廉的吸聲材料由于沒有材科吸聲系數的測試數據，只能完全憑筆者的經驗進行推算。

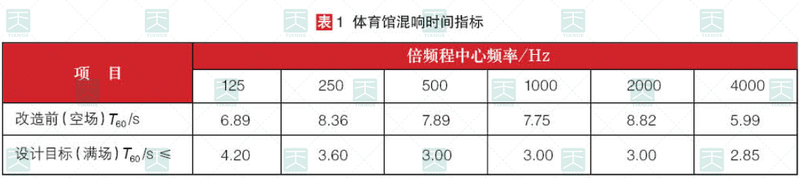

天戈聲學認為，為大幅度縮短館內混響時間，確保該體育館聲學效果能基本滿足臨近的韶關幣運動會的使用，滿場中頻混響時間應控制在3秒以下，同時還應最大限度降低工程造價，大幅度縮短施工時間，才能保證運動會的按時舉行具休混響時間設計值見表1所示。

三、廣東省韶關市新豐縣體育館建筑聲學工程案例的設計方案

天戈聲學經反復考慮后提出了一個特別解決方案。

經天戈聲學推算，上述方案可使該體育館混響時間達到如表2的水平，聽音效果可滿足聽音基本清晰的要求。

在天戈聲學的精心籌劃和指導下，該館建筑聲學工程的設計與施工歷時4天半就全部完工。施工前與竣工后廳內裝飾效果圖分別如圖4、圖5所示。

經使用B&K2260頻譜分析儀測試，建筑聲學工程竣工后廳內的混響時間如表3所示。從表中可見，廳內中頻混響時間縮減至2.8s以下，相比建筑聲學改造之前的中頻混響時間縮短了5s左右，廳內音質得到了大幅度改善，聽音基本清晰，符合聽音基本清晰的要求，達到了設計目標。業主對此十分感激。

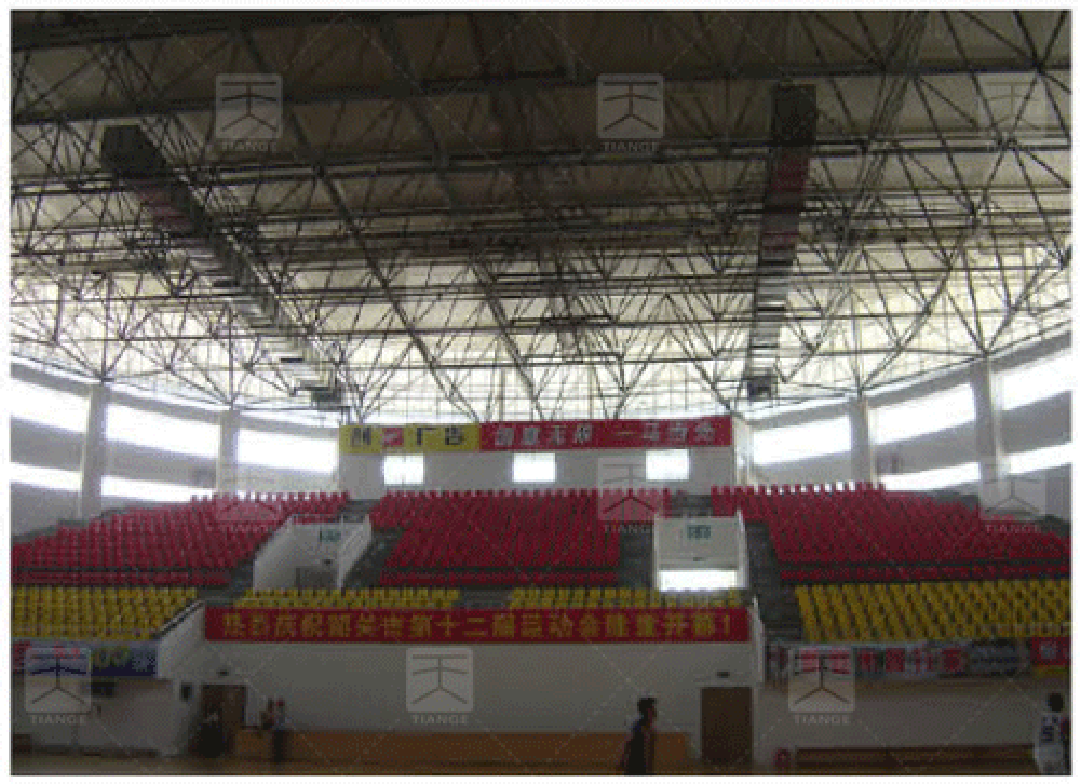

圖4建筑聲學工程改造前館內裝飾效果

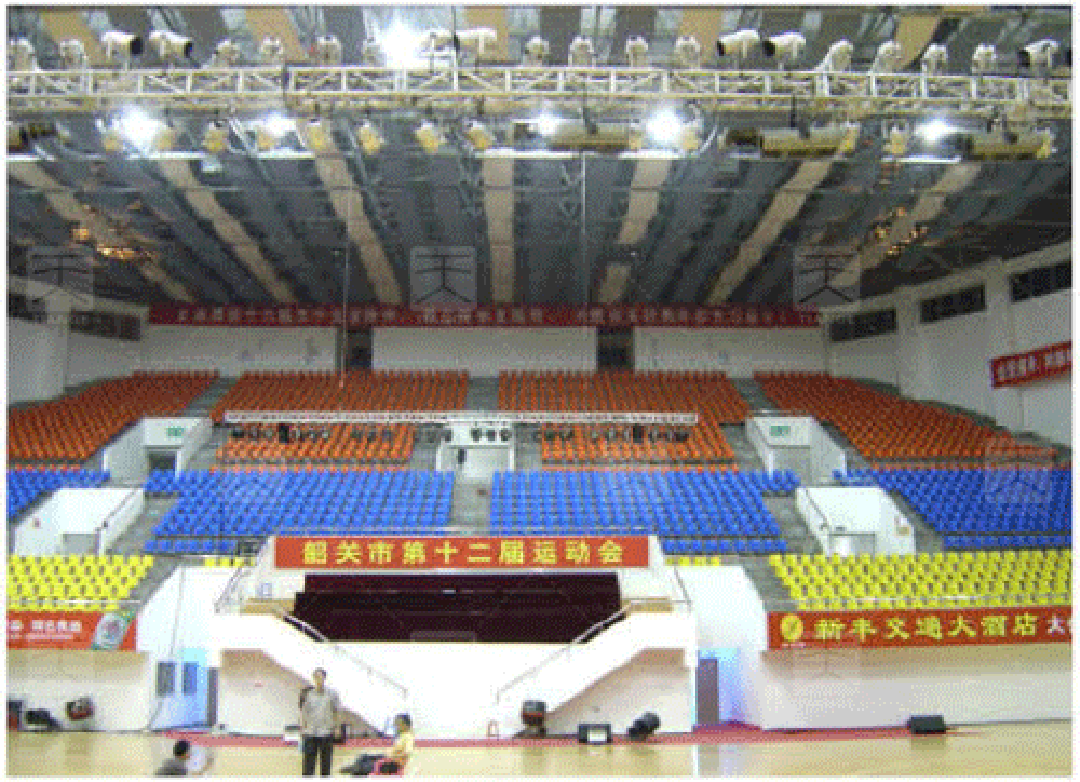

圖5建筑聲學工程改造后館內裝飾效果

雖然以上應急方案的裝飾美觀度一般，但從最終效果來看，在緊要關頭該方案也不失為一種合理的選擇。
