演藝建筑包括各類電影院、劇院、劇場、視聽室、展覽室、演播室、錄音室及其他多用途廳堂建筑。
演藝建筑的聲學設計涉及結構，體形設計，音質設計與隔聲等。對于自然聲演出的演藝建筑，聲學設計主要以建筑聲學為主，如自然聲演出的音樂廳。
80年代以來，若干新設計的音樂廳對聲學環境的要求越來越考究。即便是專業的音樂廳，也希望能唯美惟俏地上演不同風格和類型的音樂作品。這些即使是用高保真度，高檔次的擴聲系統也無法實現的。而通過建筑聲學設計卻能將其變成現實。這樣的例子比比皆是，如美國波士頓音樂廳（1900)，悉尼歌劇院音樂廳（1973），英國伯明翰交響樂廳（1991）等。很多人都誤認為對于一些以擴聲演出的演藝建筑（如現代大多的劇場都采用了擴聲演出的方式），只要有高保真度的擴聲系統就可以滿足劇場的演出要求。其實，擴聲系統效果的好壞是離不開建聲的。沒有好的建聲設計為前提，再好的擴聲系統也不能發揮其用武之地。因為擴聲系統并不能消除聲染色，聲聚焦，多重回聲，顫動回聲等多種音質缺陷。
對于演藝建筑來說，在建筑設計初期就應該引進聲學設計的理念。并由始至終地貫穿于建筑設計和裝飾設計的全過程。這樣才能建造出高質量的演藝建筑。
一、劇院建筑聲學設計概況
現代劇院的功能是綜表演戲劇、話劇、歌劇、歌舞、曲藝、音樂等于一體的。同時滿足劇院的多功能用途，建筑聲學設計要求尤為重要。劇院建筑聲學設計涉及結構、體形設計、音質設計與隔聲等。對于自然聲演出的演藝建筑、建筑聲學設計為主。從建筑方案設計開始階段就應同時考慮聲學設計。聲學設計者應參與土建和裝修設計全過程。在工程設計各階段應與有關設計專業同步進行，密切配合。

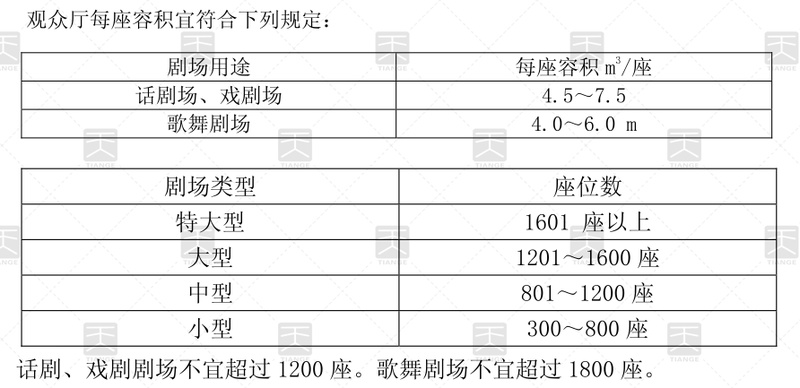

容積計算以大幕線為界。舞臺設有樂罩，容積計算時應包括該部分在內。

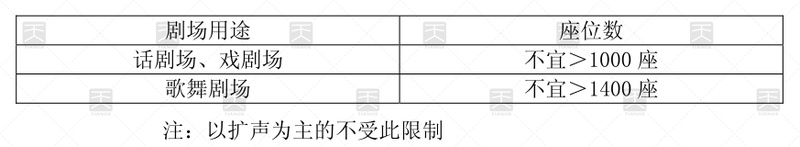

伸出式和島式舞臺不受此限制。
根據《劇院建筑聲學設計規范》JGJ 57-2000，劇場可分為特、甲、乙、丙四個等級。
二、劇院建筑聲學設計相關標準和規定
（1）《劇場、電影院和多用途廳堂建筑聲學設計規范》GB/T 50356-2005

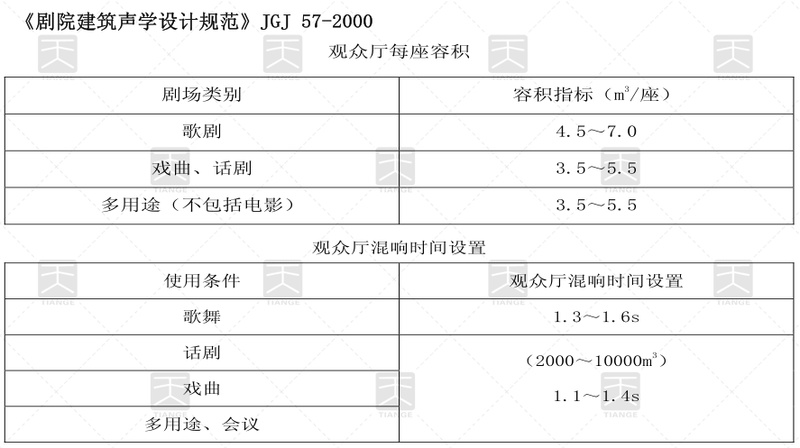

（2）《劇院建筑聲學設計規范》JGJ 57-2000
（3）《聲環境質量標準》（GB 3096-2008）
（4）《廳堂擴聲系統設計規范》（GB 50371-2006）
（5）《廳堂混響時間測量規范》GBJ76-84
（6）《建筑隔聲與吸聲構造》（國家建筑標準設計圖集08J931）
（7）《民用建筑工程室內環境污染控制規范》(GB50325-2001)
（8）《建筑設計防火規范》GBJ16-1987（2001年版）
（9）《建筑內部裝修設計防火規范》（GB50222-95）
三、劇院建筑聲學設計之音質設計

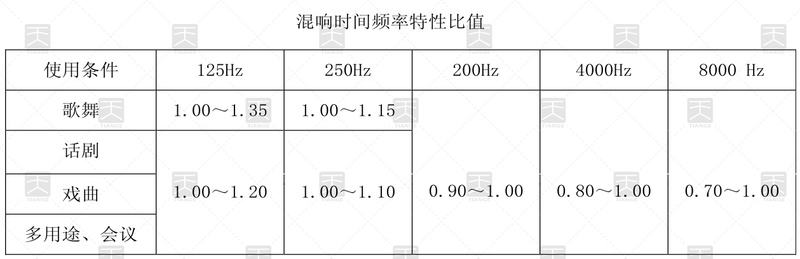

（1）混響時間

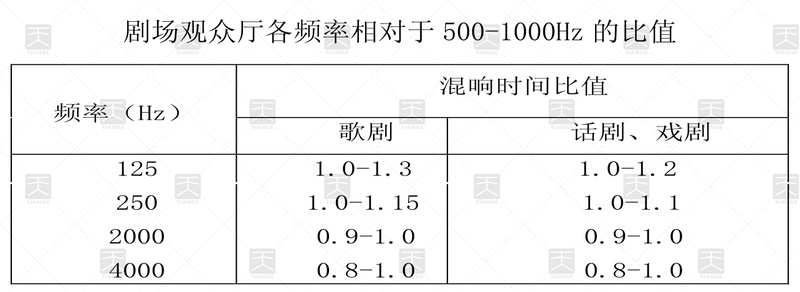

規范要求：《劇場、電影院和多用途廳堂建筑聲學設計規范》GB/T 50356-2005

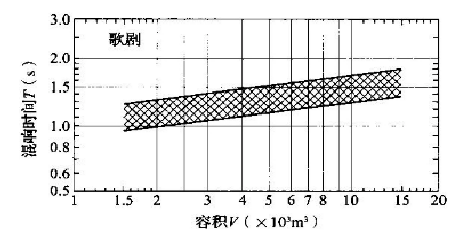

圖1 歌劇、舞劇劇場對不同容積V的觀眾廳，在頻率500~1000Hz時滿場的合適混響時間T的范圍

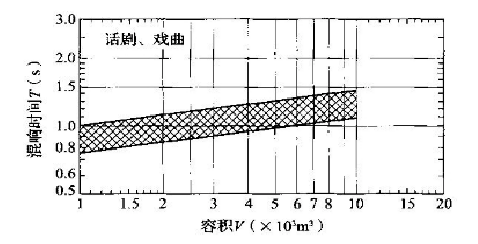

圖2 話劇、戲曲劇場對不同容積V的觀眾廳，在頻率500~1000Hz時滿場的合適混響時間T的范圍
觀眾廳的音質應保證觀眾席各處 有合適的相對強感、早期聲場強度、清晰度和豐滿度。在演出時觀眾廳內任何位置上不得出現回聲、多重回聲、顫動回聲、聲聚焦和共振可識別的聲缺陷，并不得出現因劇場內設備噪聲和外界環境噪聲而引起的干擾。
（2）解決方案
1、伸出式舞臺的舞臺空間與觀眾廳合為同一混響空間，按同一空間進行混響設計。
2、舞臺聲學反射罩內的空間屬于觀眾廳空間的一部分，具有舞臺反射罩的觀眾廳的混響應另為設計。
3、舞臺幾樂池應作聲學設計。
4、頂棚
靠近舞臺的部分吊頂采用雙層12厚埃特板，或其他同等聲學反射材料。安裝面積為 m2,吊頂造型為漸進式波浪型。吊頂的具體規格形狀見CAD圖紙。剩下部分吊頂采用穿孔吸聲材料+玻璃棉。
5、墻面
靠近舞臺口的兩側墻面安裝 MLS擴散體，為了避免回聲等聲學缺陷，在后墻全部布置條形穿孔吸聲結構。由于需要控制整個觀眾廳的混響時間，需要一定量的聲學材料，后墻面積不足，因此在側墻后部安裝穿孔吸聲結構。
6、 舞臺
舞臺地面采用雙層木地板地面。舞臺與觀眾廳通過舞臺口連接，形成耦合空間，為了避免耦合空間對觀眾廳的不利影響，以及滿足演員的聽聞要求，舞臺的混響時間與觀眾廳的混響時間相近。因此，面對觀眾的墻體安裝布藝吸聲板，舞臺兩側墻面安裝木質槽孔吸聲板，
7、地面
地面采用具有反射作用的木地板。
8、座椅

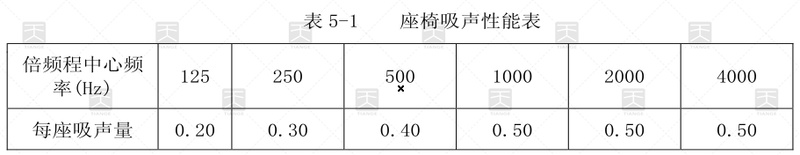

為了減少觀眾對室內音質的影響，座椅的吸聲量滿足如下：
座椅的面層為織布等具有良好的透聲性能，靠背的上部和兩側為不穿孔的反射面材，座椅下部面層為穿孔材料。

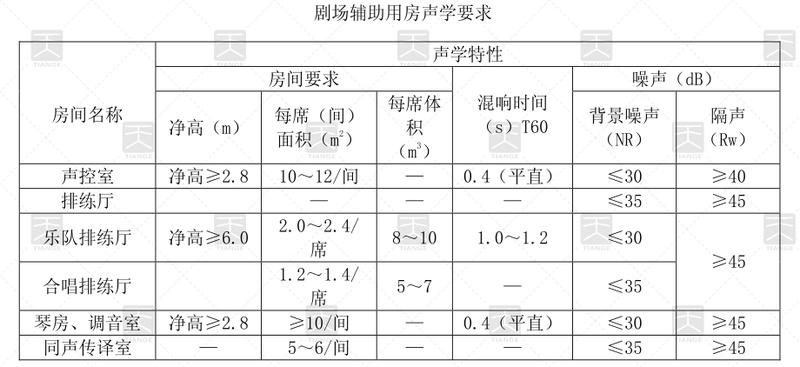

9、其他功能室
耳光室安裝全頻吸聲材料，放映室、包廂等根據設計標準布置吸聲、反射、擴散等聲學材料。
四、劇院建筑聲學設計之隔聲
（1）相關規范

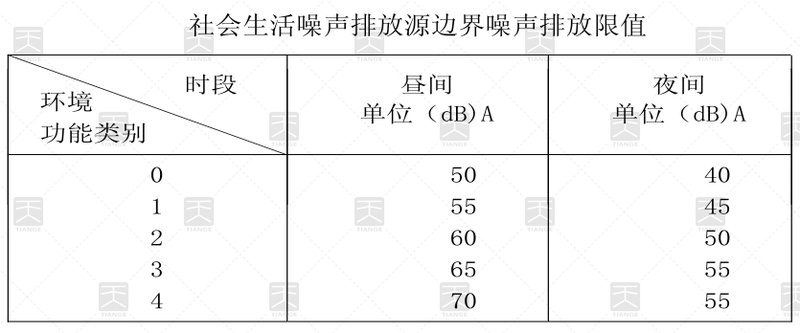

《社會生活環境噪聲排放標準》(GB22337-2008)
1類功能區適用于以居住、文教機關為主的區域。
2類功能區適用于居住、商業、工業混雜區及商業中心區。
3類功能區適用于工業區。
4類功能區適用于交通干線道路兩側區域。
《劇場、電影院和多用途廳堂建筑聲學設計規范》GB/T 50356-2005
《劇院建筑聲學設計規范》JGJ 57-2000

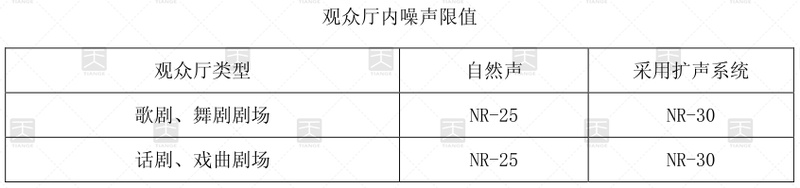

觀眾席背景噪聲 甲級≦NR25 乙級≦NR30 丙級≦NR35
（2）解決方案
1、 觀眾廳的墻面和屋頂應作隔聲減振處理。
2、觀眾廳宜利用休息廳（廊）、前廳等作為隔音的措施之一。觀眾廳的入口宜設置聲閘室、隔聲門。
3、聲控室觀察窗關閉時的中頻（500～1000Hz）隔聲量≥25 dB。
4、通向室外的門應采用隔聲門。
5、同聲傳譯室圍護結構的中頻（500～1000Hz）隔聲量≥45dB。聲控室和同聲傳譯室的混響時間宜為0.3～0.5s，空調系統產生的噪聲不宜超過NR-25。
6、舞臺大幕開關時的噪聲，在觀眾席第一排中部不超過NR-40.升降樂池和其他機械設備運行噪聲，在觀眾席第一排中部不應大于NR-45.
7、空調機房、風機房、冷卻塔、冷凍機房和鍋爐房等設備用房宜遠離觀眾廳及舞臺。當與主體建筑相連時。應采取良好的降噪隔振措施。
8、通風或空氣調節系統，應采取消聲減噪措施，通過風口傳入觀眾席和舞臺面的噪聲應比室內允許噪聲標準低5 dB。
9、通風、空氣調節及制冷機房與觀眾廳和舞臺鄰近時，應采取隔聲措施，其隔聲能力應使傳遞到觀眾廳和舞臺的噪聲比允許噪聲標準低5 dB。對動力設備應采取減振措施。
五、劇院建筑聲學設計之材料要求
（1）觀眾廳（包括樂池）的天棚、墻面、地面裝修材料不應低于A1級，當采用B1級裝修材料時應設置相應的消防設施。
（2）頂棚、墻面裝飾采用的龍骨材料均應為A級材料。
